표면 온도, 몇 도까지 허용되는가
사양서에 43°C 한 줄만 적어두면 대개 틀립니다. 허용 온도가 접촉 시간과 표면 재질에 따라 크게 달라지는 이유와, 설계 목표를 세우는 순서를 정리했습니다.
소비자 가전 사양서에 표면 온도 상한이 43°C 한 줄로 적혀 있는 경우가 많습니다. 이 값만 들고 설계에 들어가면 두 가지 방향으로 틀립니다. 어떤 부위는 불필요하게 과설계되고, 어떤 부위는 위험한데 통과합니다.

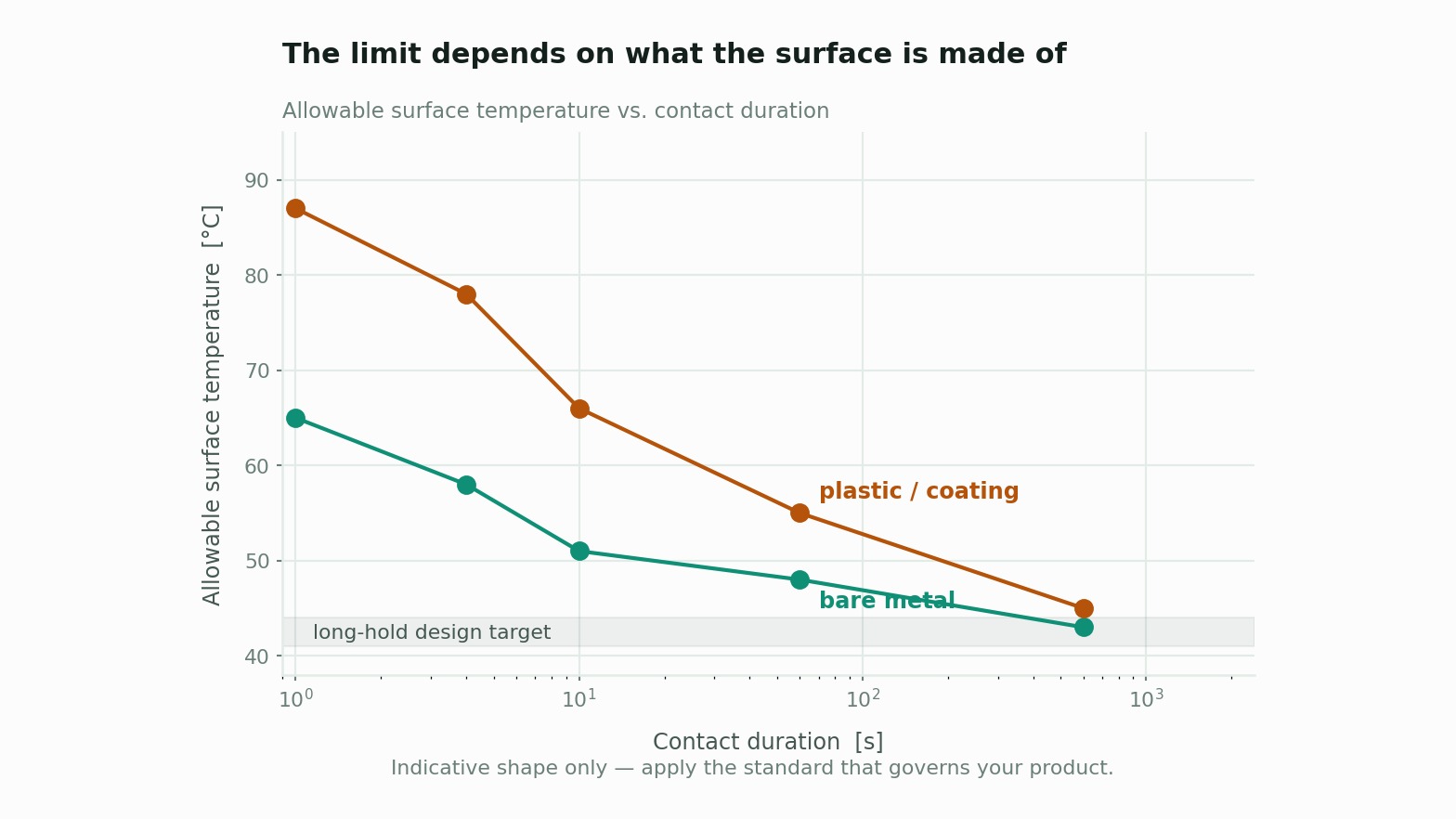

허용 온도는 하나의 숫자가 아니라 시간의 함수입니다
피부 손상은 온도만으로 정해지지 않습니다. 온도와 접촉 시간의 조합입니다. 잠깐 닿는 표면은 더 뜨거워도 되고, 오래 쥐는 표면은 더 낮아야 합니다.
43°C 라는 값은 대체로 “아주 긴 시간 접촉해도 화상에 이르지 않는” 영역에서 나온 숫자입니다. 그래서 손에 쥐고 쓰는 그립부에는 타당하지만, 1~2초 우발적으로 스치는 방열 그릴에까지 같은 값을 적용하면 과설계입니다.
실무에서는 이렇게 나눕니다.
| 접촉 시나리오 | 예시 부위 | 관리 방향 |
|---|---|---|
| 지속 파지 (수 분 이상) | 폰 측면 프레임, 그립 | 가장 엄격 |
| 간헐 접촉 (수 초) | 노트북 팜레스트 주변, 상판 | 중간 |
| 우발 접촉 (1~2초) | 방열 그릴, 후면 하단 | 상대적으로 여유 |
| 비접촉 | 내부 구조물 | 부품 정격만 관리 |
⚠️ 구체적인 허용 온도 값은 제품이 따르는 규격에서 직접 확인하셔야 합니다. 제품군, 시장, 사용자 층(어린이 접근 여부)에 따라 적용 규격과 값이 달라집니다. 이 글은 판단 구조에 관한 것이고, 규격 값을 대신하지 않습니다.
재질이 온도보다 중요할 때가 있습니다
같은 55°C 표면인데 스테인리스는 앗 뜨겁고 플라스틱은 미지근한 경우, 둘 다 55°C가 맞습니다. 피부가 실제로 겪는 온도는 표면 온도가 아니라 접촉 순간 두 물체 사이에 형성되는 접촉 온도입니다.

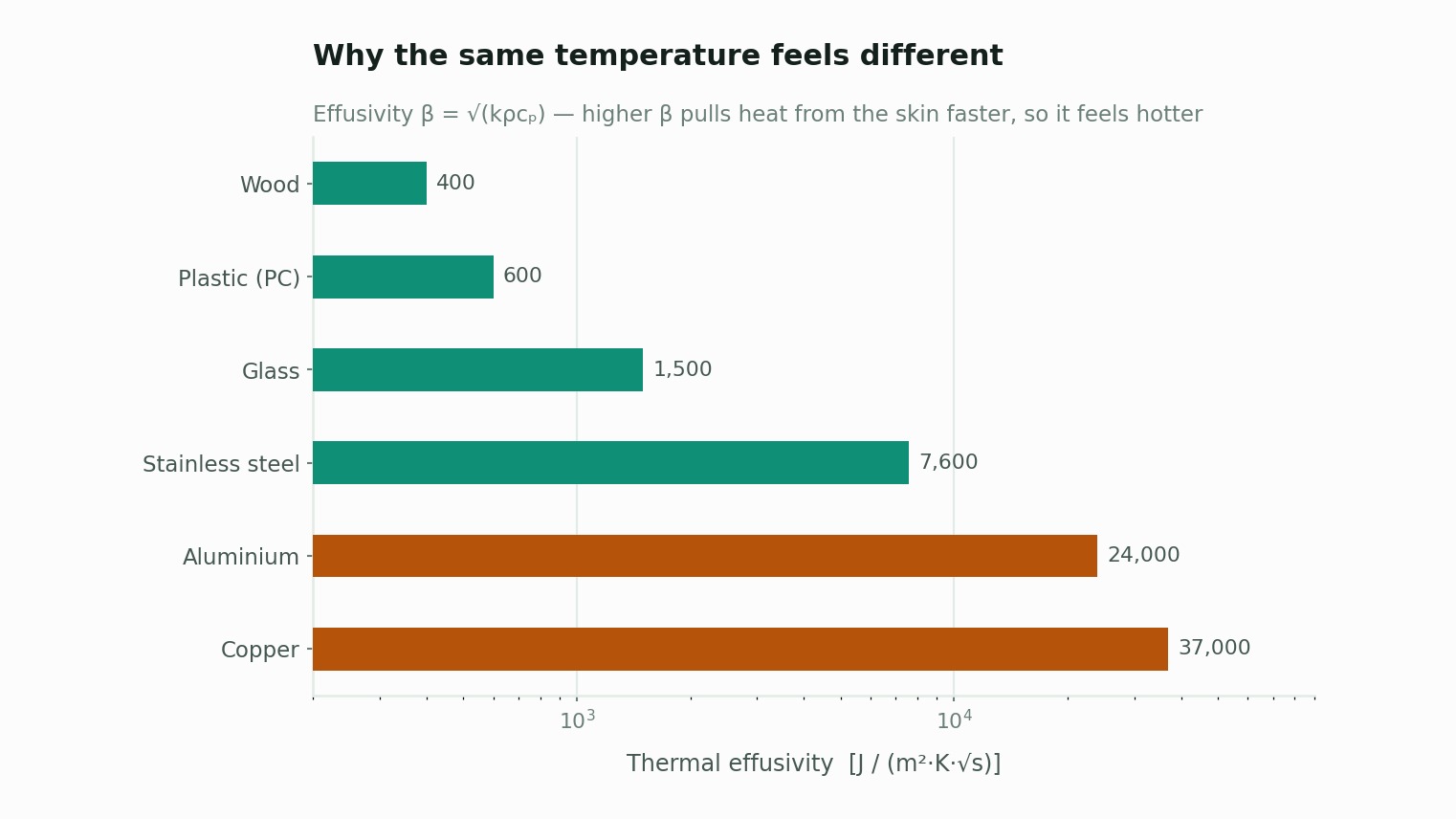

이 값을 지배하는 물성이 열침투율(thermal effusivity)입니다.
접촉 온도는 두 물체의 열침투율로 가중 평균한 값에 가깝습니다.
여기서 읽어야 할 것은 이렇습니다.
- 금속처럼 β 가 큰 표면은 피부에서 열을 빠르게 빼앗아 가므로, 접촉 온도가 표면 온도 쪽으로 끌려갑니다. 표면 온도가 곧 체감 온도에 가깝습니다.
- 플라스틱·나무처럼 β 가 작은 표면은 닿는 순간 접촉면 자체가 식습니다. 접촉 온도가 피부 온도 쪽에 가까워지고, 같은 표면 온도라도 훨씬 덜 뜨겁게 느껴집니다.
구리와 플라스틱의 β 는 수십 배 차이가 납니다. 그래서 표면 재질을 바꾸는 것이 온도를 몇 도 내리는 것보다 값싸고 효과적인 경우가 자주 있습니다. 얇은 저전도 코팅, 텍스처, 미세 에어갭이 실제로 쓰이는 이유입니다.
다만 주의할 점이 있습니다. 저전도 표면층은 체감 온도를 낮추는 대신 방열 성능도 함께 떨어뜨립니다. 표면에서 공기로 빠져나가는 경로를 막는 것이기 때문입니다. 내부 온도가 올라갈 여유가 있는지 먼저 확인해야 합니다.
설계 목표를 세우는 순서
1. 접촉 시나리오를 먼저 정의합니다
부위별로 누가, 어디를, 얼마나 오래 잡는지를 씁니다. 이걸 건너뛰고 온도 목표를 정하면 근거 없는 숫자가 됩니다.
2. 부위별로 다른 목표를 줍니다
전체 표면에 단일 값을 적용하지 마십시오. 그립부는 엄격하게, 우발 접촉부는 여유 있게 잡으면 방열 설계의 자유도가 크게 늘어납니다.
3. 재질을 설계 변수로 씁니다
온도를 못 내리겠으면 β 를 내리는 쪽을 검토합니다. 단, 위에서 말한 방열 성능 손실과 함께 판단해야 합니다.
4. 측정 조건을 함께 규정합니다
목표 온도만 적고 조건을 안 적으면 검증 단계에서 반드시 다툼이 생깁니다. 최소한 주변 온도, 부하 시나리오, 지속 시간, 측정 위치, 열화상 방사율 보정 방법을 함께 적으십시오.
자주 보는 실수 네 가지
최고 온도 한 점만 관리한다 1mm² 핫스팟과 손바닥 전체가 닿는 넓은 면은 위험도가 다릅니다. 면적과 위치를 함께 봐야 합니다.
열화상 방사율을 보정하지 않는다 금속 표면을 기본값 0.95로 두고 찍으면 실제보다 크게 낮게 읽힙니다. 표면 온도 판정을 이 값으로 하면 통과해서는 안 될 설계가 통과합니다.
주변 온도 조건을 정하지 않는다 실온 25°C 기준과 여름철 차량 내부 45°C 기준은 완전히 다른 요구입니다.
규격을 확인하지 않고 43°C 를 쓴다 가장 흔합니다. 제품군과 시장에 맞는 규격을 확인하고, 그 값에 근거해 사양서를 씁니다.
정리
표면 온도는 부품 정격 문제가 아니라 사용자 안전과 체감 품질의 문제입니다. 그래서 판단 기준도 부품 데이터시트가 아니라 접촉 시나리오에서 나옵니다.
세 가지만 챙기면 대부분 정리됩니다.
- 부위별 접촉 시간을 정의하고, 부위별로 다른 목표를 준다
- 표면 재질(β)을 온도와 함께 설계 변수로 다룬다
- 목표 온도와 측정 조건을 같은 문서에 적는다
표면 온도 목표 수립이나 열화상 측정 조건 정립이 필요하시면 문의해 주세요.
